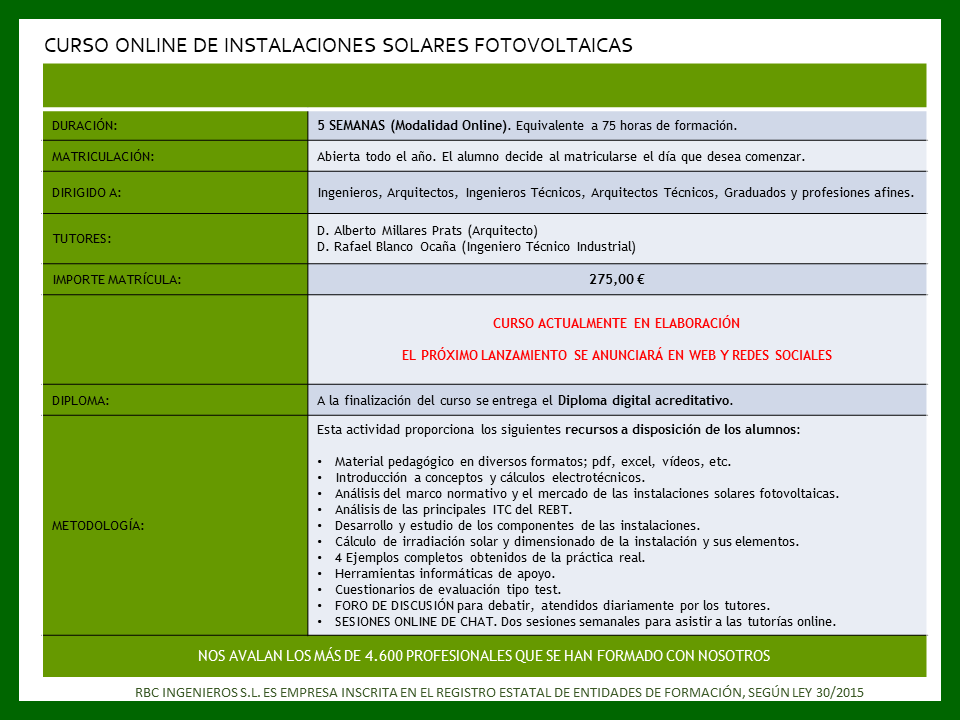

Este curso online, de 5 semanas de duración, y de carácter eminentemente práctico, tiene como objetivo la capacitación para la redacción de proyectos de instalaciones solares fotovoltaicas, sobre una base sólida de conocimientos del REBT y de fundamentos de electrotecnia, así como del complejo marco legal que regula los distintos tipos de instalaciones (R.D. 244/2019, R.D. 1183/2020, CTE DB-HE 5, etc.).

Aprenderemos a desarrollar los esquemas unifilares eléctricos y dimensionar cada uno de los elementos que componen las instalaciones: Módulos fotovoltaicos, inversores, baterías, reguladores, convertidores y estructuras.

Se incluye un análisis de la situación actual del mercado, una revisión práctica de los conceptos y cálculos electrotécnicos necesarios, así como un estudio detallado de las principales ITC (Instrucciones Técnicas Complementarias) del REBT, con especial desarrollo de la ITC-BT 40, dedicada a instalaciones generadoras de Baja Tensión.

Se desarrollan en este curso 4 ejemplos prácticos presentados de forma didáctica, abarcando las principales casuísticas de estas instalaciones; de autoconsumo aislada, asistida, y con excedentes a la red. Se proporcionan hojas de cálculo de apoyo y aplicaciones de apoyo.

UNIDAD DIDÁCTICA 1.  FUNDAMENTOS DE ELECTROTECNIA

Vídeo de presentación de la Unidad didáctica.

Naturaleza de la electricidad.

Fundamentos de electricidad: Magnitudes.

Terminología y simbología.

Cálculos electrotécnicos básicos I: Secciones por caída de tensión e intensidad máxima.

Cálculos electrotécnicos básicos II: Comprobación de intensidad de cortocircuito.

UNIDAD DIDÁCTICA 2.  MARCO LEGAL Y EL MERCADO DE LA ENERGÍA FOTOVOLTAICA

Vídeo de presentación de la Unidad didáctica.

Introducción: Marco legal y evolución normativa.

Situación actual de la energía fotovoltaica en España.

Real Decreto 1955/2000, de 1 de diciembre, por el que se regulan las actividades de transporte, distribución, comercialización, suministro y procedimientos de autorización de instalaciones de energía eléctrica.

Real Decreto 1699/2011, de 18 de noviembre, por el que se regula la conexión a red de instalaciones de producción de energía eléctrica de pequeña potencia.

R.D. Ley 15/2018,de 5 de octubre, de medidas urgentes para la transición energética y la protección de los consumidores.

R.D. 244/2019, de 5 de abril, por el que ese regulan las condiciones administrativas, técnicas y económicas del autoconsumo de energía eléctrica.

R.D. 1183/2020, de 29 de diciembre, de acceso y conexión a redes de transporte y distribución de energía eléctrica.

Reglamento electrotécnico de baja tensión (REBT).

Guía Técnica de aplicación ITC-BT 40.

CTE DB-HE 5. Generación mínima de energía eléctrica procedente de fuentes renovables.

Pliego de condiciones técnicas de instalaciones aisladas (IDAE).

Pliego de condiciones técnicas de instalaciones conectadas a red (IDAE).

Incentivos económicos.

Marco legal del mercado eléctrico en España. Tarifas eléctricas.

UNIDAD DIDÁCTICA 3.  ASPECTOS TÉCNICOS Y PRINCIPALES ITC DEL REBT

Vídeo de presentación de la Unidad didáctica.

Introducción.

Tipos de cables: Nomenclatura y requisitos de reacción al fuego para el cableado eléctrico.

Previsión de cargas. ITC-BT-10.

Redes de distribución de la energía eléctrica: Acometidas. ITC-BT-11.

Instalaciones de enlace. Esquemas. ITC-BT-12.

Instalaciones de enlace: Caja general de protección. ITC-BT-13.

Instalaciones de enlace: Línea general de alimentación. ITC-BT-14.

Instalaciones de enlace: Contadores. ITC-BT-16.

Instalaciones de enlace: Derivaciones individuales y dispositivos de mando y protección. ITC-BT-15 y 17.

Instalaciones de puesta a tierra. ITC-BT-18.

Instalaciones receptoras. ITC-BT-19.

Instalaciones interiores en viviendas. ITC-BT-25, 26 y 27.

UNIDAD DIDÁCTICA 4.  INSTALACIONES FOTOVOLTAICAS

Vídeo de presentación de la Unidad didáctica.

Determinación del potencial solar. Cálculo de la irradiación solar y pérdidas.

Introducción y clasificación de las instalaciones fotovoltaicas según el marco normativo.

Componentes de las instalaciones fotovoltaicas: Módulos fotovoltaicos, inversores, baterías y reguladores, convertidores.

Esquemas de las instalaciones: Aisladas, asistidas, interconectadas.

Instalaciones fotovoltaicas aisladas.

Instalaciones fotovoltaicas asistidas.

Instalaciones fotovoltaicas con excedentes.

Estudio de irradiación y cálculo del número de captadores.

Protecciones de la instalación.

Estructuras de soporte.

Estudio económico de viabilidad.

UNIDAD DIDÁCTICA 5.  CASOS PRÁCTICOS

Vídeo de presentación de la Unidad didáctica.

Introducción: Consideraciones generales.

CASO PRÁCTICO 1: Cuantificación y justificación de la exigencia según CTE DB HE 5.

CASO PRÁCTICO 2: Instalación fotovoltaica en vivienda unifamiliar (Autoconsumo asilada).

CASO PRÁCTICO 3: Instalación fotovoltaica en edificio de viviendas (Autoconsumo asistida).

CASO PRÁCTICO 4: Instalación fotovoltaica en edificio de viviendas con potencia inferior a 100 kW (Autoconsumo con excedentes).

ANEXO. APLICACIONES Y HERRAMIENTAS INFORMÁTICAS

Introducción.

Aplicaciones existentes en el mercado para análisis y cálculos de instalaciones fotovoltaicas.

Hoja de excel para cálculos eléctricos.

Hoja de excel para estudio de viabilidad económica de instalaciones fotovoltaicas.

APÉNDICE

Bibliografía.

Direcciones de interés.

Situación del mercado: Fabricantes.

EVALUACIÓN MEDIANTE CUESTIONARIOS TIPO TEST
